DYFJ-F型頂壓閥門試驗臺當前位置：首頁 > DYFJ-F型頂壓閥門試驗臺
DYFJ-F300頂壓閥門試驗臺
發布日期：[2020-01-03] 點擊率：
- 產品描述
- 主要技術參數

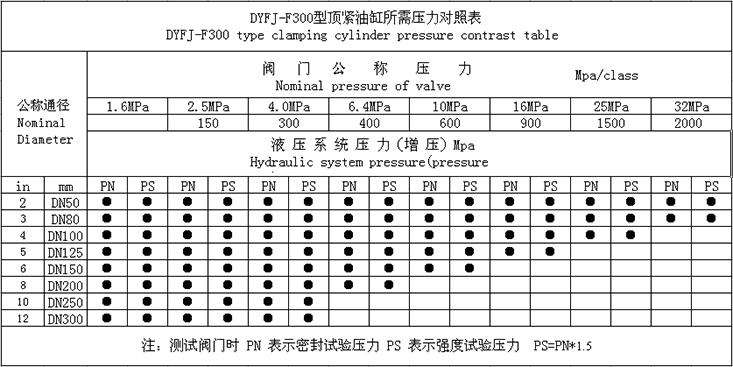

- 壓力對照表
- 使用方法
DYFJ-F300型閥門試驗臺是多加液壓公司積累多年生產經驗基礎上，按照國家標準規范要求，自行研制的第四代閥門試壓檢測設備。
DYFJ-F300型閥門試驗臺集機電、液壓系統、試壓、液體介質貯存循環使用于一體，具有功能完善、性能穩定、自動化程度高等特點。廣泛應用于公稱通徑80-300mm直通法蘭、焊接、螺紋、卡箍式各類高、中、低壓閥門的密封面泄漏測試、殼體強度（沙眼）等各項性能測試。測試介質：水、氣、油。
設備全過程由液壓驅動、電器控制，對閥門無任何附加影響測試結果的外力，很大程度上提高了工作效率，減輕了勞動強度，是閥門制造企業、使用和檢修單位理想的新一代閥門試壓檢測設備。
DYFJ-F300型閥門試驗臺工作原理及結構
DYFJ-F300型閥門試驗臺采用閥門法蘭端面定位，液壓缸頂緊法蘭面的方式進行工作，對閥門測試無任何附加影響測試結果的外力，符合國家規定標準的閥門測試要求。
設備大致分為液動供壓系統、電器控制系統、水路循環系統及各項運行裝置。
設備為立式頂壓，上、下工作臺各有密封盲板密封，上側工作臺設有進退功能機構，由液壓油缸直接驅動實現，使閥門密封面受力均勻，壓緊可靠。下工作臺固定不動，雙向進水，雙向排水，密封盤上設有排水、排氣閥門，方便氣密封試驗的檢查和對閥門密封面密封情況的觀察，具有性能良好，結構簡單緊湊等特點。
